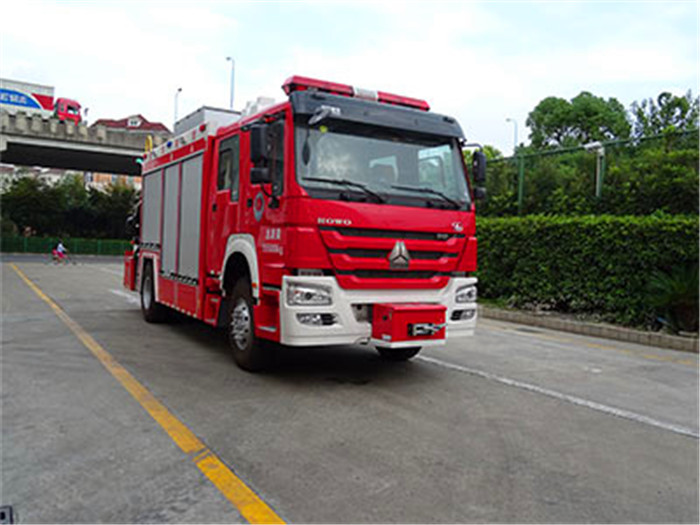

豪沃单桥抢险救援消防车

一、底  盘

型  　  号：ZZ5207N4617E1豪沃专用汽车底盘

发动机型号：D10.28-50

功    率：206kW（1900r/min）

燃    油：柴油

尾气排放：GB17691-2005国Ⅴ,GB3847-2005

**高车速：100km/h

驱动型式：4×2

轴    距：4600mm

外型尺寸：长×宽×高= 9040×2500×3590

扭    矩: 1190 N.m（1200～1500r/min）

驾驶室设备：带倒车告**蜂鸣器、倒车摄像头和驾驶室内监视器

电瓶：电瓶位置在经过上装改装后便于检查、保养、维修、更换；安装电瓶总开关。

二、驾乘室

结     构：平头双排座可翻式驾驶室，原装 4 门，全钢冲压件焊接结构，符合**级 安全标准。安装适应倾翻双排座驾驶室的双油缸液压翻转机构，可向前翻 转，装有防回落安全装置。

座位设置：2+4 人有 4 个空气呼吸器固定架。所有座椅均配安全带。座位前面加装不锈钢护栏兼扶手。

设    备：除原车设备外，加装有100W**报器、回转**灯开关、电台电源线桩头。

三、照明系统

发 电 机：　　　　　　　　　　　　本田 SH11000

驱    动：　　　　　　　　　　　　汽油发动机

功    率：  　　　　　　　　　　　10.5KVA

频    率：   　　　　　　　　　　　50HZ

电    压： 　　　　　　　　　　　　220V

主照明灯功率：　　　　　　　　　　1000W×4 金属卤化物灯管；寿命≥6000h

升 降 杆：   　　　　　　　　　　　铝合金

电　　压：　　　　　　　　　　　　220V

型 　　式：   　　　　　　　　　　气动**

**大离地高度：　　　　　　　　　　 8m

供气压力：　　　　　　　　　　　　 ≥0.3MPa

起升速度：　　　　　　　　　　　　 ≤8 秒

举升重量：　　　　　　　　　　　 　45kg

安装位置：　　　　　　　　　　　　位于箱体前部

云    台：　　　　　　　　　　　　铝合金

翻转重量：　　　　　　　　　　　　 45kg

俯 仰 度：　　　　　　　　　　　　≥±90°

左右旋转：　　　　　　　　　　　　±155°

频    率：　　　　　　　　　　　　 50HZ

配 电 箱：设有功能**键、仪表、各种操作全部集中于**箱上，并能准确捷的**全部运转动作，配置无线按键.

四、牵引绞盘系统

制 造 商：　　　　　　　　　　　美国冠**

型    号：　　　　　　　　　　　美国冠** H12000XFN16800XF-24V 液压绞盘

驱动型式：　　　　　　　　　　　电动

**大拉力：　　　　　　　　　　　5443kg

**大牵引速度：　　　　　　　　　3.57m/min

钢丝绳直径：　　　　　　　　　　10.3mm

钢丝绳长度：　　　　　　　　　　38m

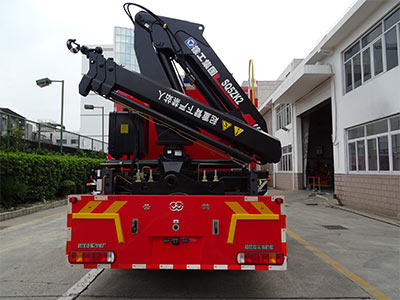

四、折叠式车载吊机系统

驱动型式：液压

**大吊重：5000Kg

**大幅度：8.0m

回转角度：-90°~+90°

安装位置：位于车后尾部

回转角度：水平360°，俯仰-15°～80°

五、电器系统

车顶前面采用长排**灯（位于驾驶室前顶端）；

车顶后配有 24V、60W 照明灯 1 只；车身后面 1 只红色旋转**灯（位于后器材箱顶端）。

车辆两侧上方配有爆闪灯；下方安装安全标志灯；

**报器输出功率 100W，LED 光源。

**报器、**灯、爆闪灯电路为**式附加电路，**件安装在驾驶室内。
